Зоны открытой окраски SPK GROUP: индустриальные посты сегментированной аспирации

Промышленные площадки открытого позиционирования (зоны открытой окраски) представляют собой автоматизированные комплексы локального воздухообмена, созданные для бесшовной интеграции постов нанесения ЛКМ в новые или уже эксплуатируемые пролеты предприятий. Данный инженерный подход позволяет развернуть полноценный малярный цех без возведения капитальных разделительных перегородок, герметичных боксов и внедрения обособленных конвейерных систем. Это обеспечивает минимальные сроки запуска малярного производства при сохранении высокой производительности.

1. Компонентный состав и архитектура вентиляционных систем

Для локализации и улавливания мелкодисперсного аэрозольного малярного шлейфа, оперативного снижения концентрации летучих соединений ЛВЖ и поддержания норм взрывопожаробезопасности технологический локус комплектуется следующими узлами:

• Центральный приточно-вытяжной модуль: Отвечает за непрерывный забор внешней воздушной среды, её глубокую очистку, нагрев и кондиционирование для поддержания стабильного микроклимата.

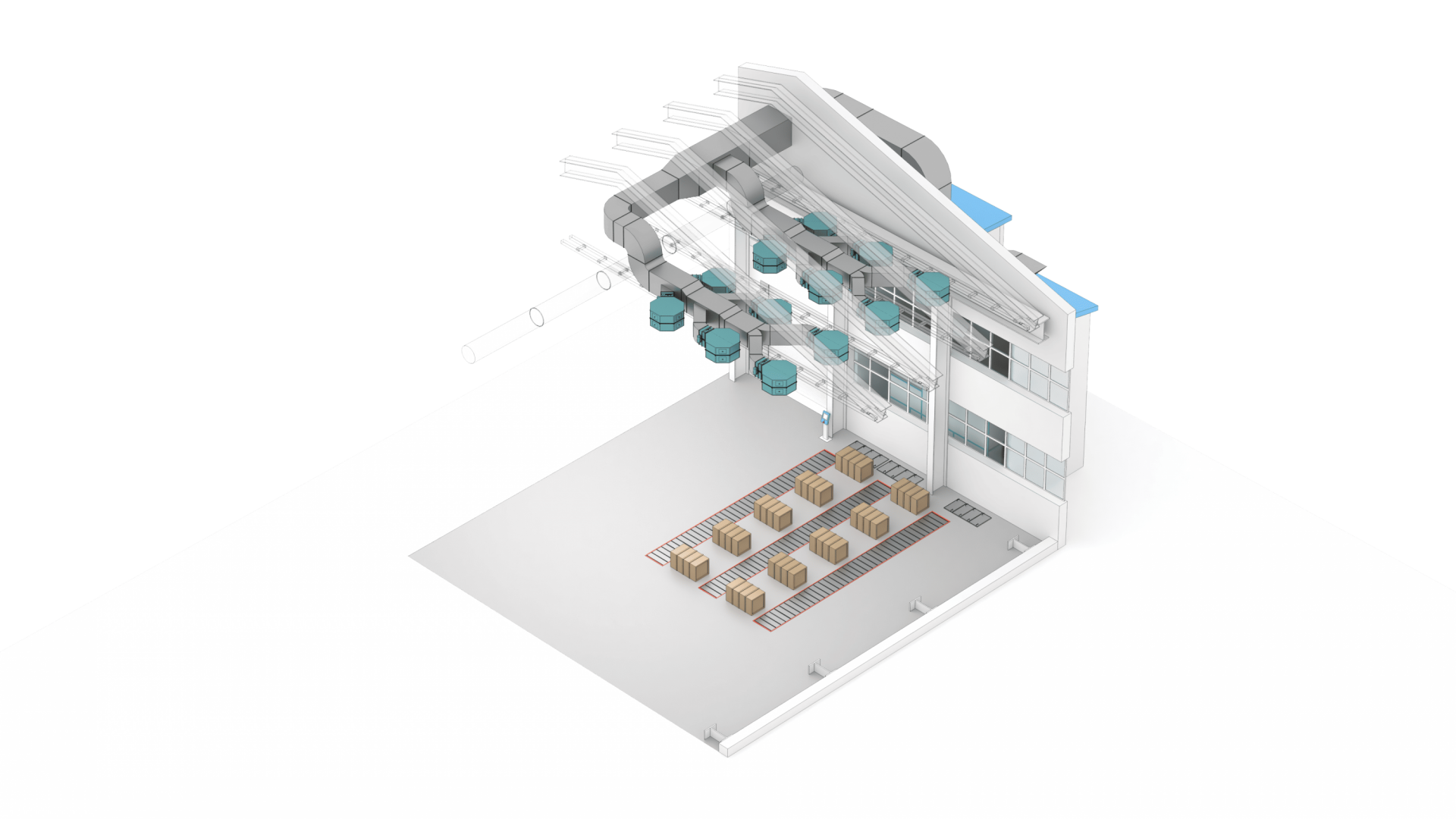

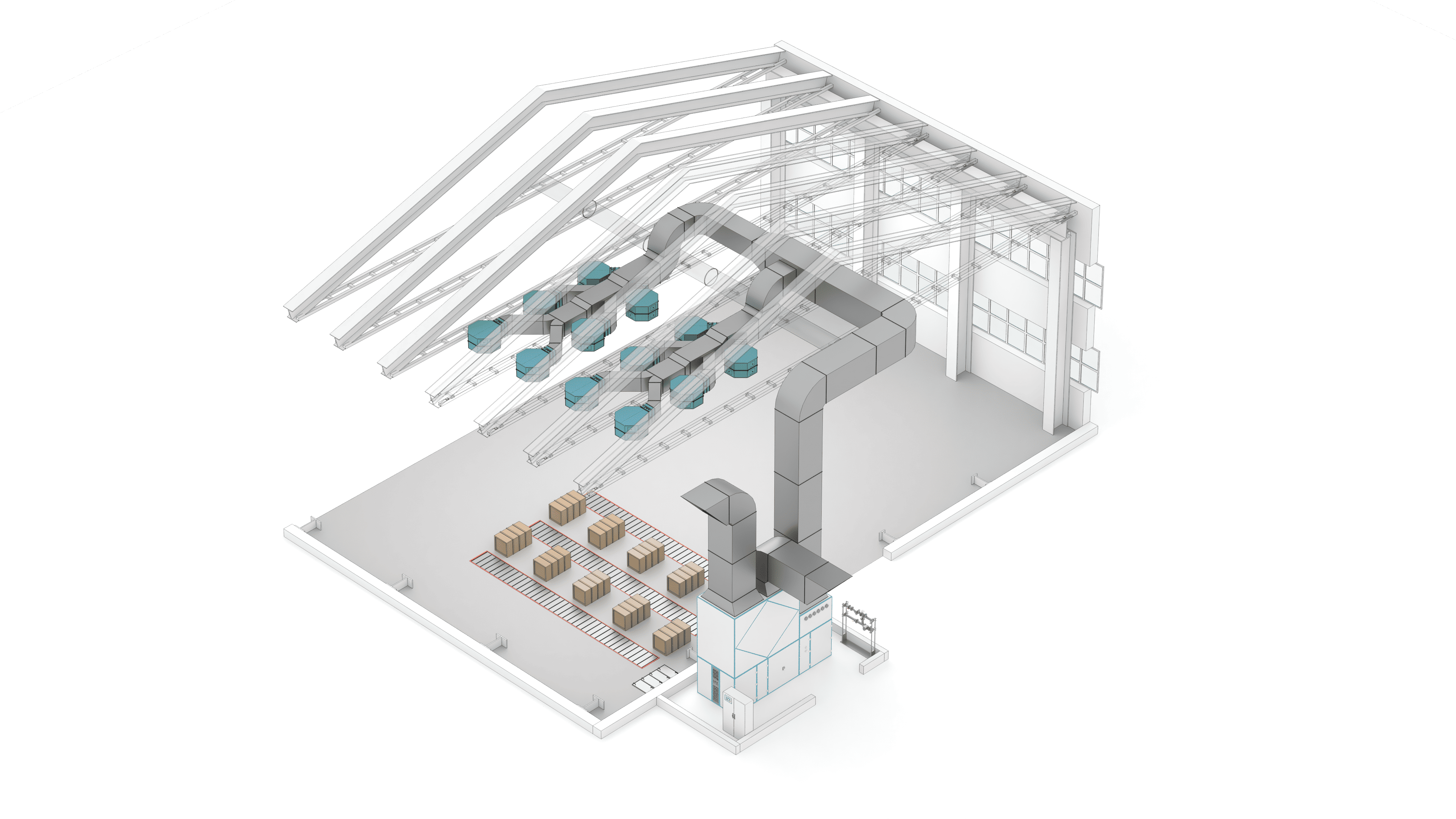

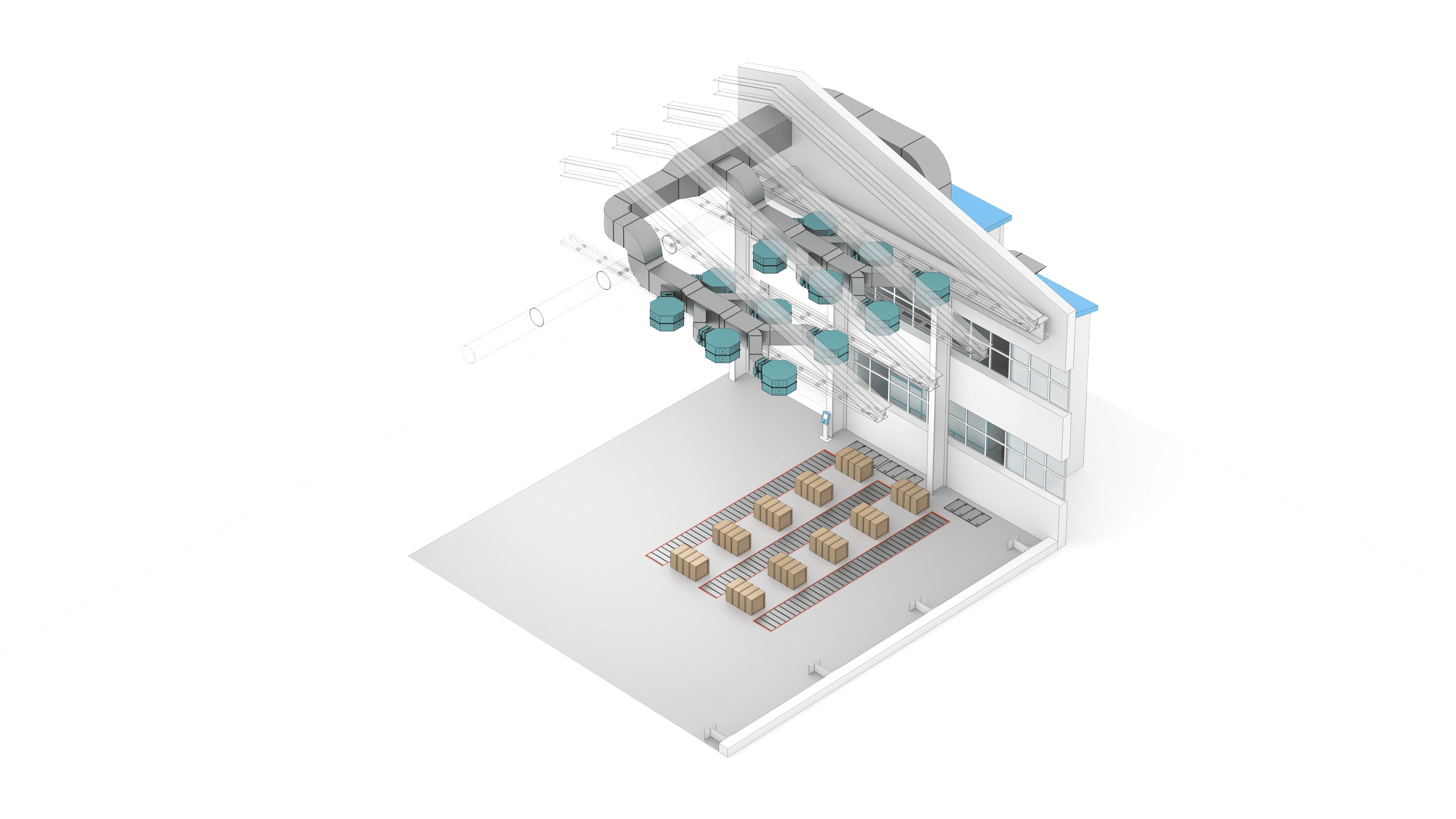

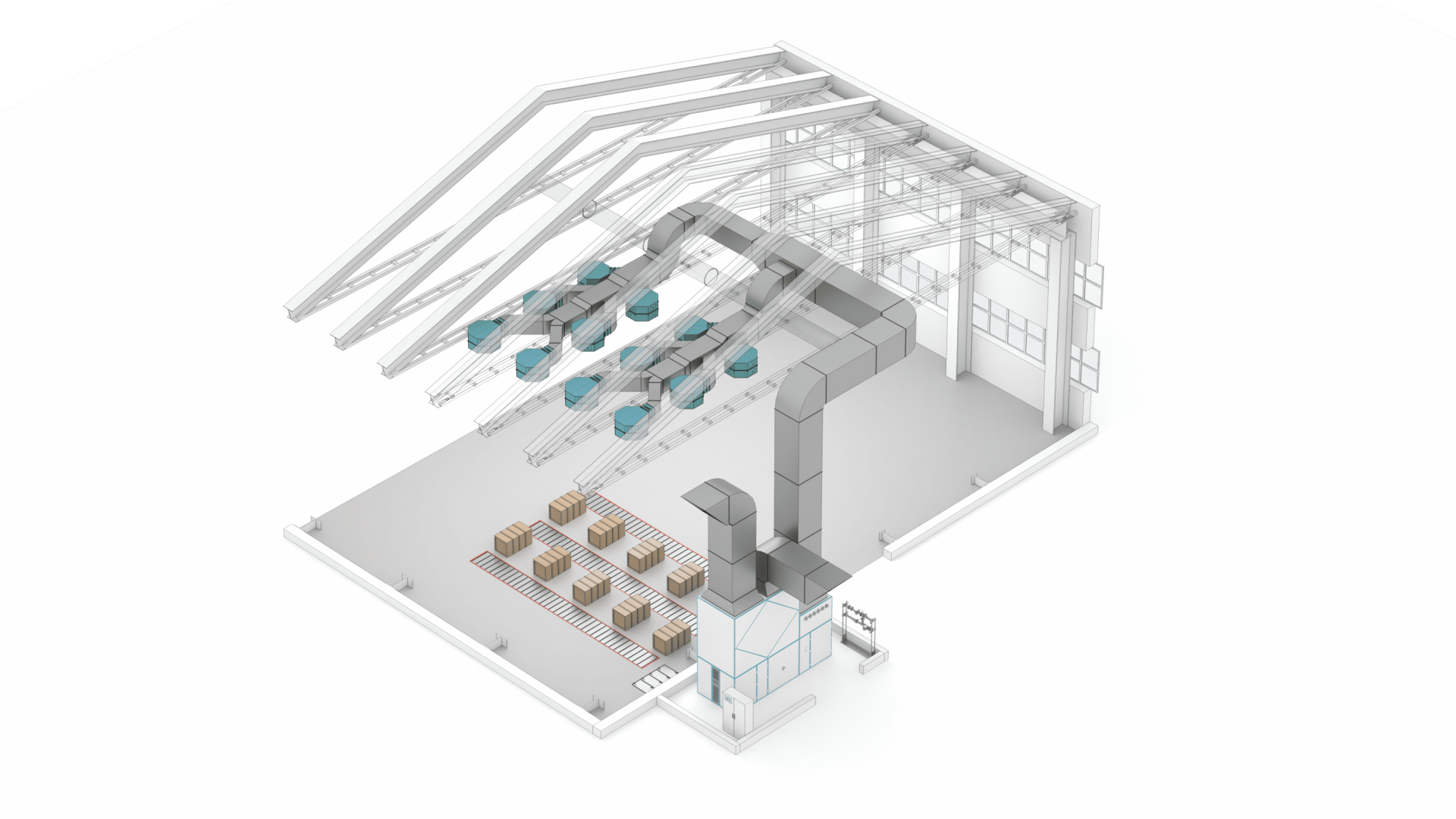

• Бифуркационные дальнобойные воздухораспределители: Специализированные двухпоточные сопла с регулируемым вектором направленности, монтируемые под потолочным перекрытием цеха. Они подсоединяются к нагнетательному коллектору и формируют устойчивый вертикальный ламинарный поток воздуха непосредственно над зоной финишной подготовки и распыления лакокрасочных материалов (включая обработку фюзеляжей и элементов вертолетов).

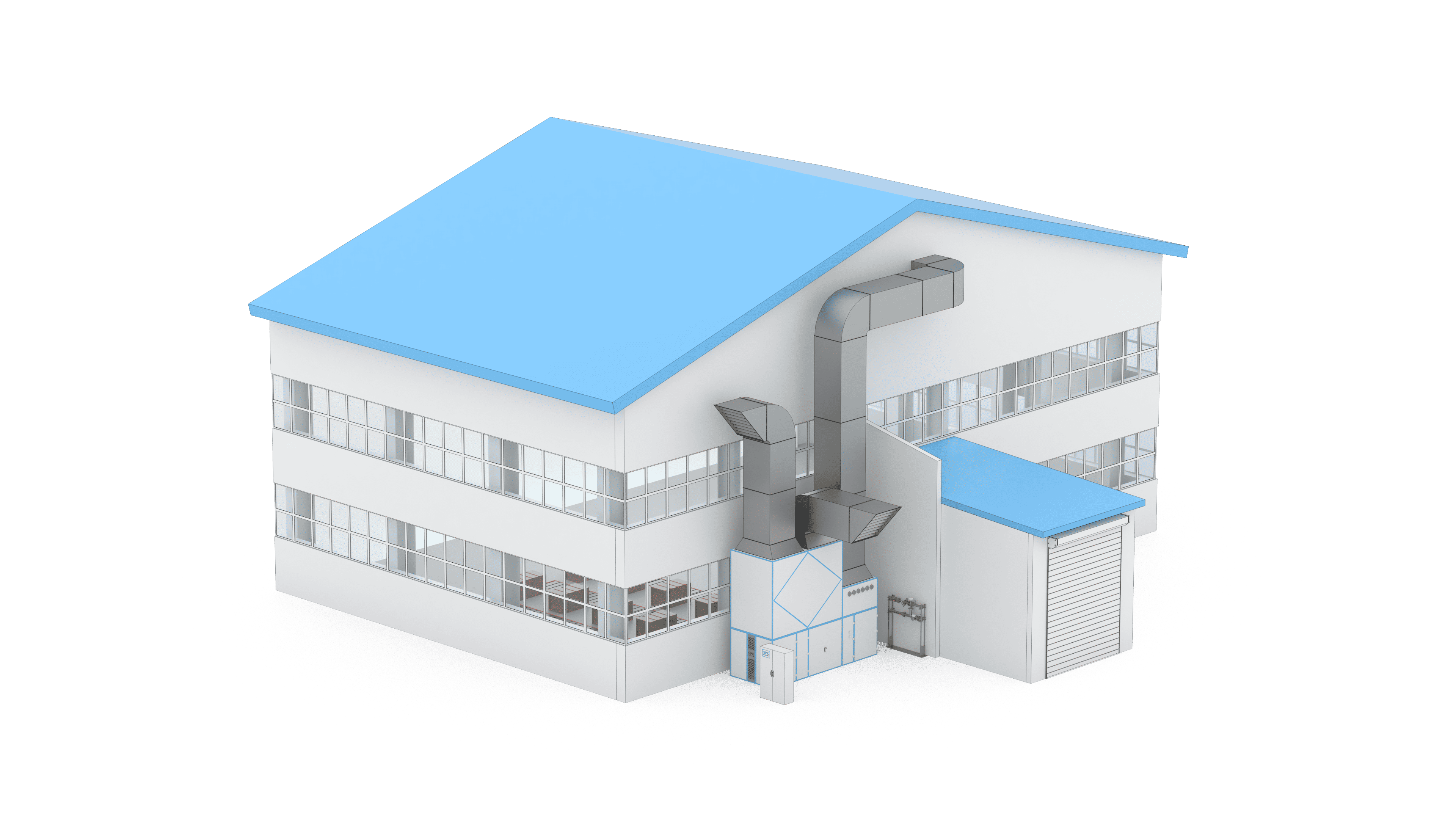

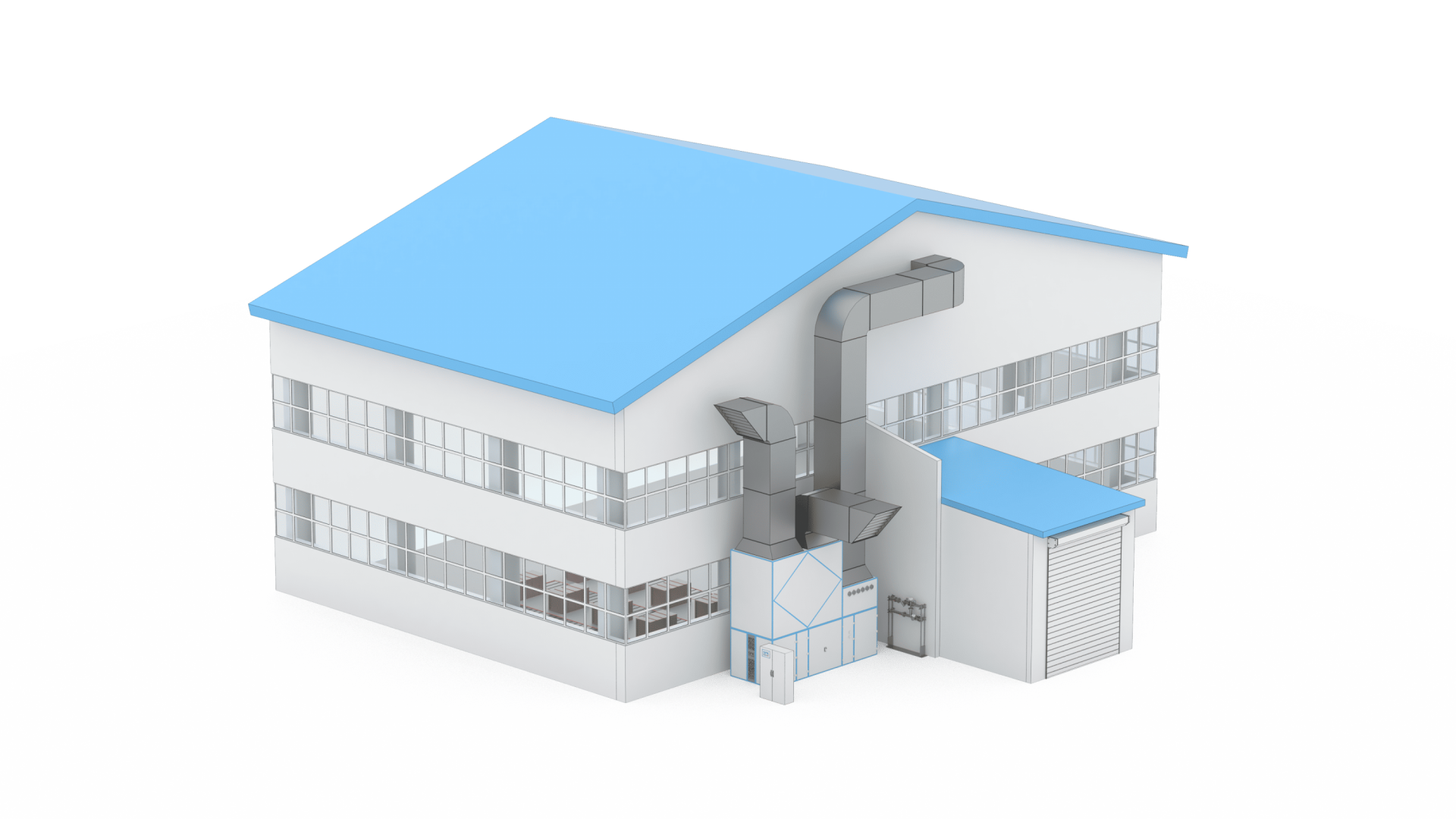

• Каскадная инженерная система сухой фильтрации: Многоступенчатый барьер механической сепарации, предназначенный для полной очистки эвакуируемых потоков перед их выбросом или рекуперацией тепла.

2. Алгоритм функционирования и интеллектуальное зонирование потоков

Высокие технико-экономические показатели и энергоэффективность комплекса базируются на дискретном автоматическом обслуживании отдельных участков рабочей зоны.

Цеховая логистика и регламент нанесения ЛКМ

1. Массивные детали и специализированная техника перемещаются в границы окрасочного локуса с помощью стандартных цеховых грузоподъемных устройств (кран-балок, тельферных систем) и позиционируются на напольных стационарных подставках (оснастке).

2. Работы по финишному обезжириванию и распылению защитных составов производятся малярами в ручном режиме с применением профессионального пневматического окрасочного оборудования.

Динамическое распределение воздушных масс

• В процессе обработки изделия оператор с локального пульта управления активирует конкретную группу сопел, расположенную непосредственно над текущим сектором окраски.

• Управляющая электроника мгновенно подает сигнал на воздушные клапаны соответствующего сегмента, оснащенные быстрыми пневмоприводами.

• Аэрации подвергается исключительно тот участок, где ведется распыление ЛКМ. На одной рабочей секции одновременно задействуется от 4 до 8 дальнобойных сопел. Такое зонирование кратно снижает совокупные затраты предприятия на подготовку, фильтрацию и обогрев избыточных объемов воздуха.

3. Трехступенчатая сепарация воздуха и утилизация тепла

Загрязненный воздушный поток принудительно всасывается вытяжными каналами и подвергается последовательной глубокой очистке согласно действующим государственным стандартам:

После завершения третьего этапа очищенный от примесей воздух направляется в высокоэффективный пластинчатый рекуператор тепла, где накопленная тепловая энергия утилизируется для бесконтактного нагрева холодного приточного воздуха, поступающего с улицы.
